Основы аддитивных технологий

FDM или фотополимерная печать: с чего начать в 3D

Две технологии, с которых чаще всего начинают знакомство с 3D-печатью: как они устроены, что печатают и чем отличаются на практике.

01От цифровой модели к физическому объекту

3D-печать — это способ создания физических трёхмерных объектов на основе цифровой модели. Сначала изделие существует в виде файла на компьютере, а затем с помощью 3D-принтера превращается в реальный объект — слой за слоем.

Независимо от конкретной технологии, принцип всегда один: материал добавляется послойно, и каждый слой должен затвердеть. Он может остывать, засвечиваться светом или спекаться, но именно послойность лежит в основе всех аддитивных технологий.

Среди множества способов 3D-печати для начинающих чаще всего рассматривают две технологии:

• FDM-печать — работа с пластиковыми нитями;
• Фотополимерная печать — работа с жидкой смолой.

02FDM-печать: как это работает

Принцип работы и устройство

FDM (Fused Deposition Modeling) — самая популярная технология 3D-печати. Материалом служит полимерная нить (филамент), намотанная на катушку.

Во время печати нить подаётся через подающие ролики в экструдер. Сначала она проходит через холодную зону, а затем через горячую. В горячей зоне пластик расплавляется и выдавливается через сопло на платформу, формируя изделие слой за слоем.

Если деталь имеет нависающие элементы, используются поддержки, которые удерживают материал до застывания. Платформа может быть стеклянной или с покрытием, которое помогает детали удерживаться во время печати.

Ключевые компоненты: экструдер и кинематика

Экструдер — основной механизм подачи и плавления материала. Он контролирует скорость и объём подачи пластика в зону печати, обеспечивая стабильность потока и влияя на точность и качество готовой детали.

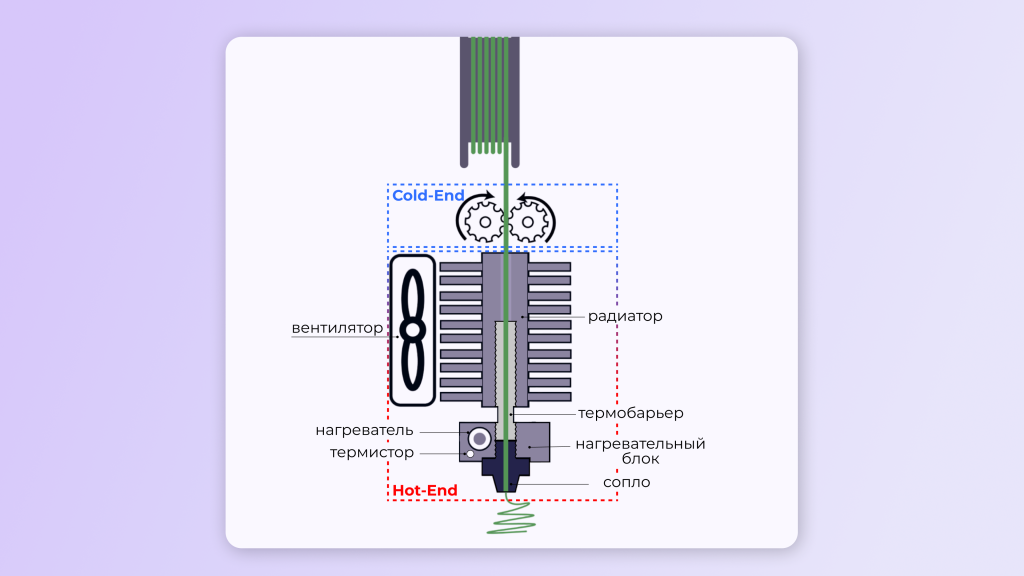

Экструдер состоит из двух зон:

• холодная зона (cold-end), где материал не нагревается;
• горячая зона (hot-end), где пластик плавится и подаётся на платформу.

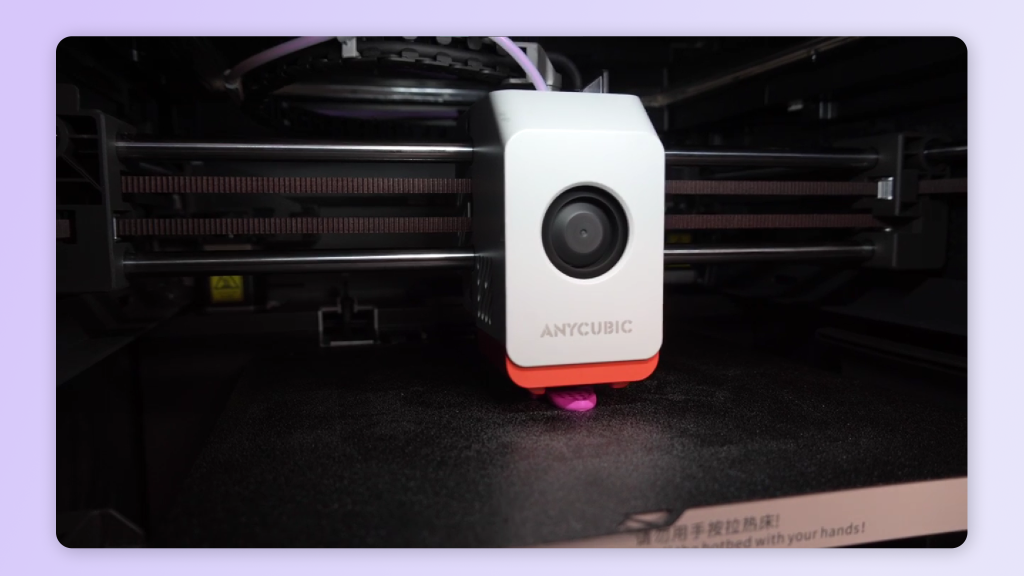

Кинематика отвечает за движение печатающей головки. От типа кинематики зависят скорость, точность и надёжность печати. Существуют разные схемы — Cartesian, CoreXY, Delta и другие, каждая подходит для определённых задач и форматов печати.

Материалы и процесс: от слайсинга до постобработки

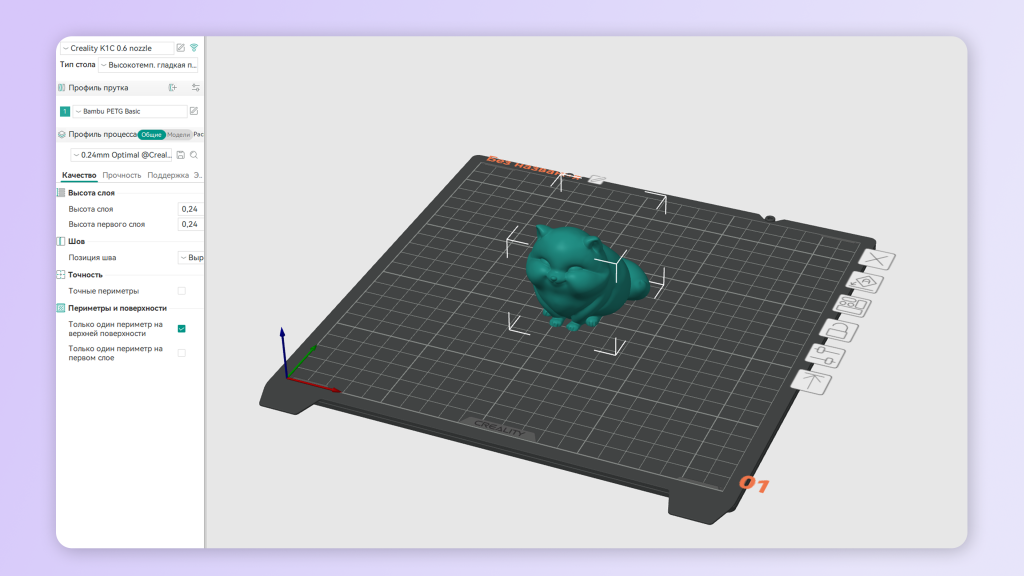

Работа с FDM-печатью начинается с цифровой модели в формате STL. Эта модель загружается в слайсер, где задаются:

• высота слоя;
• скорость печати;
• температуры;
• заполнение и другие параметры.

Плюсы и минусы технологии FDM

03Фотополимерная печать: как это работает

Принцип работы и устройство

Фотополимерная печать работает по другому принципу. Здесь используется жидкая фотополимерная смола, которая затвердевает под воздействием света. В технологии SLA используется лазер, в DLP — проектор, засвечивающий сразу целый слой, а в MSLA — LCD-матрица. Объект формируется не за счёт выдавливания материала, а за счёт последовательной засветки слоёв смолы.

Ключевые особенности процесса

Каждый слой смолы засвечивается и затвердевает, после чего платформа перемещается, и формируется следующий слой. За счёт этого удаётся добиться очень высокой точности и детализации.

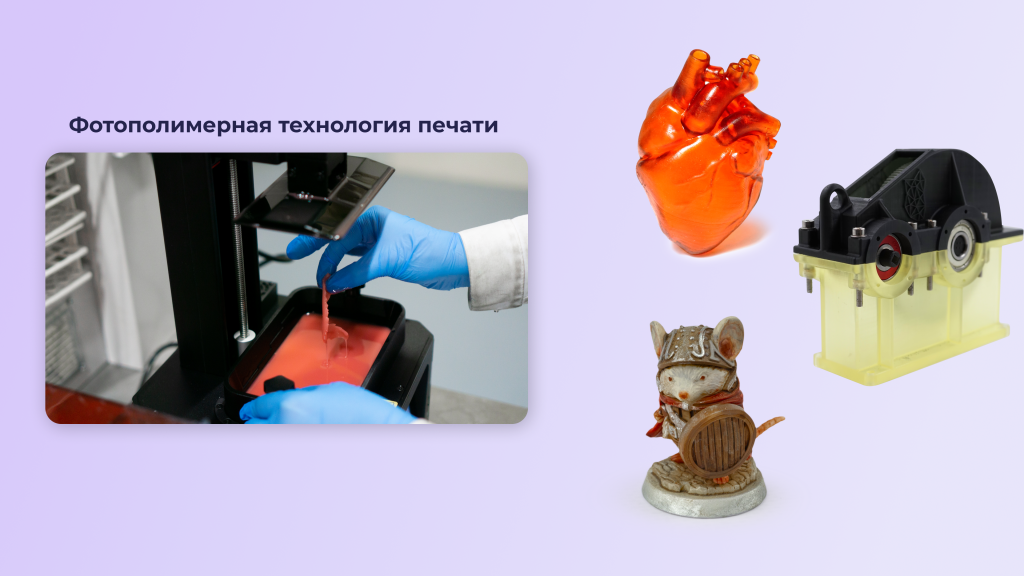

Фотополимерная печать особенно хорошо подходит для:

• миниатюр;
• украшений;
• стоматологических и ювелирных изделий;
• деталей с мелкими элементами.

Материалы и обязательная постобработка

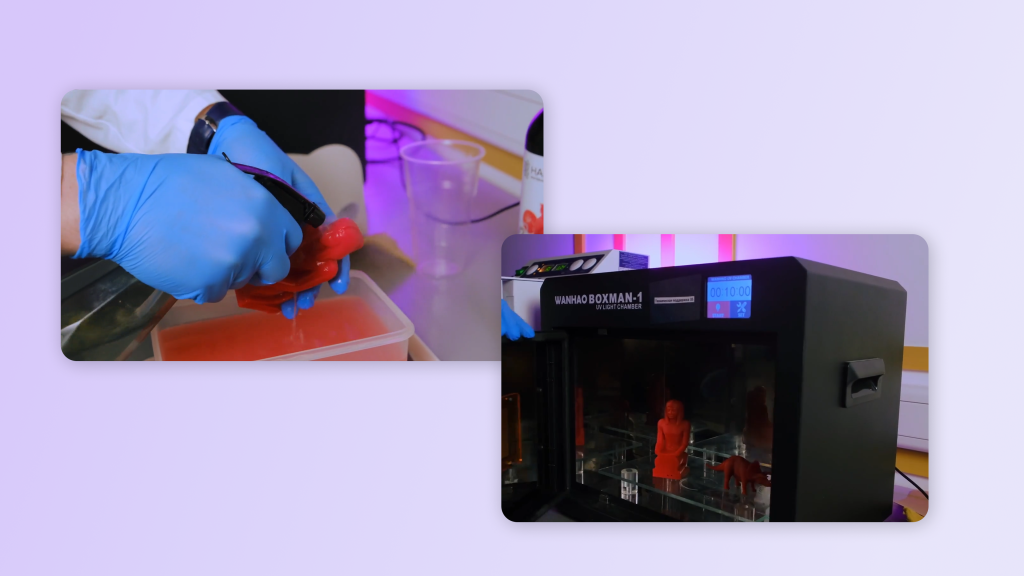

После печати деталь нельзя считать готовой сразу. Фотополимерная печать всегда требует постобработки:

• промывка детали от остатков смолы;
• дополнительная засветка для окончательного отверждения;
• удаление поддержек.

Плюсы и минусы фотополимерной печати

04Сравнительная таблица: FDM и фотополимерная печать

05Что выбрать новичку и где изучить нюансы

Если путь в 3D-печати только начинается, лучше стартовать с FDM-технологии — она доступна, понятна и позволяет освоить базовые принципы: работу с цифровой моделью, слайсером, настройку параметров печати и простую постобработку.

Для высокой детализации и гладкой поверхности можно постепенно перейти к фотополимерной печати — к особенностям работы с поддержками, материалами и постобработкой.
