Программное обеспечение для реверс-инжиниринга: сравнительный обзор и выбор инструмента

Реверс-инжиниринг давно перестал быть узкоспециальной технологией. Сегодня это ключевой инструмент для адаптации продуктов, доработки дизайна, контроля качества и сокращения издержек. Однако эффективность работы напрямую зависит от выбранного программного обеспечения. Каждая программа имеет сильные стороны и свою нишу.

Давайте проведем сравнительный анализ популярных решений, чтобы понять, какое ПО для чего предназначено, а в заключение разберемся, почему Geomagic Design X заслуженно считается одним из лучших выборов для комплексных задач, и как ему можно быстро и качественно обучиться.

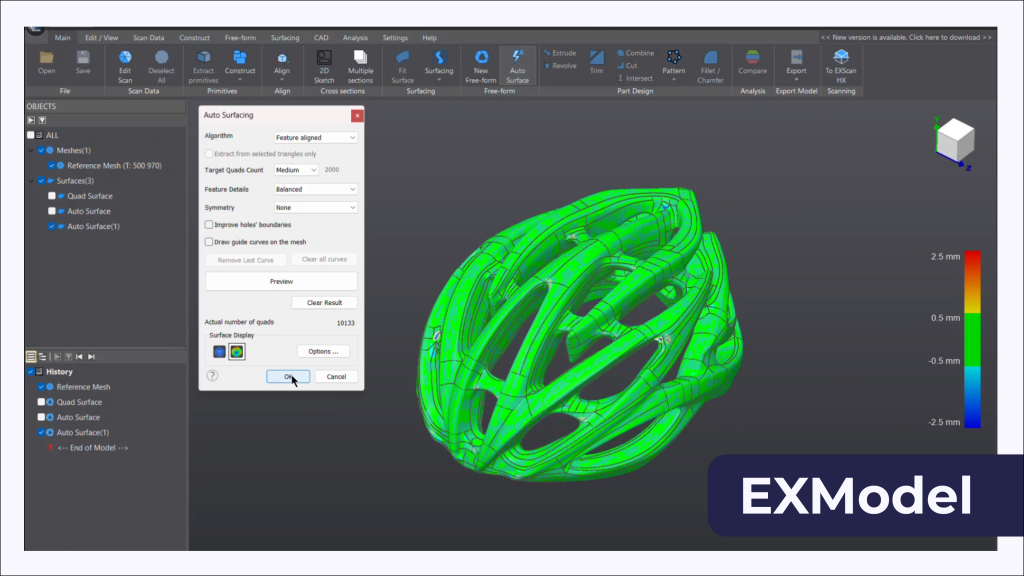

1.EX-Model (Shining)
Плюсы: позволяет выполнять комплексные проекты в единой среде без переключения между программами. Помимо реверс-инжиниринга, включает генеративное проектирование и CAD-инструменты.
Минусы: может уступать узкоспециализированным топовым продуктам в глубине проработки конкретных инженерных задач, особенно сложных гибридных поверхностей.

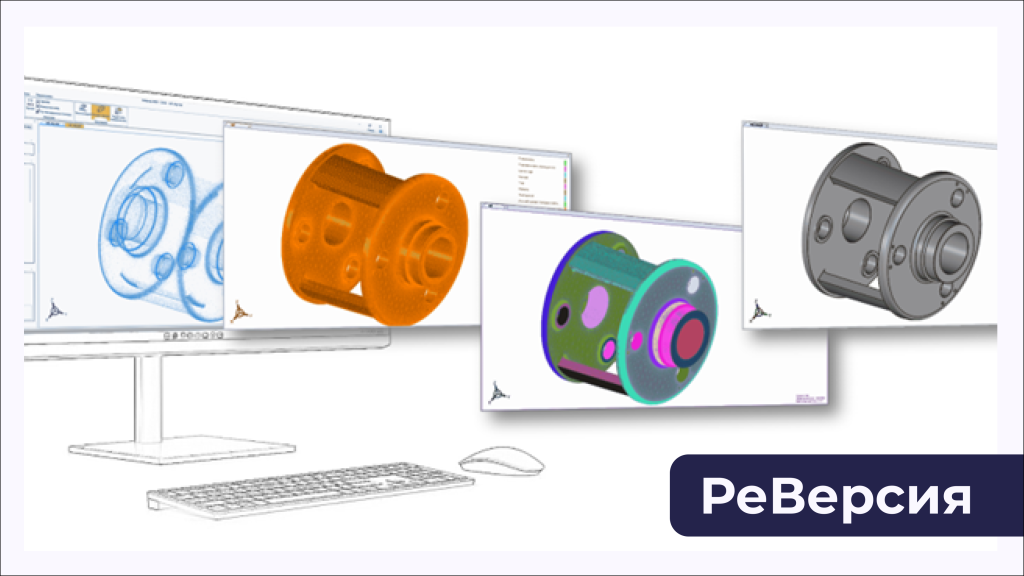

2. Реверсия (российская разработка)
Плюсы: специализированный набор для работы с данными 3D-сканирования (облака точек и сетки). Важное преимущество — функция автоматической параметризации полигональных сеток, что ускоряет процесс. Поддерживает отечественные стандарты. Минусы: как и у многих нишевых продуктов, может быть менее развита интеграция с мировыми CAD-системами верхнего эшелона и иметь меньший глобальный пул референсов и обучающих материалов.

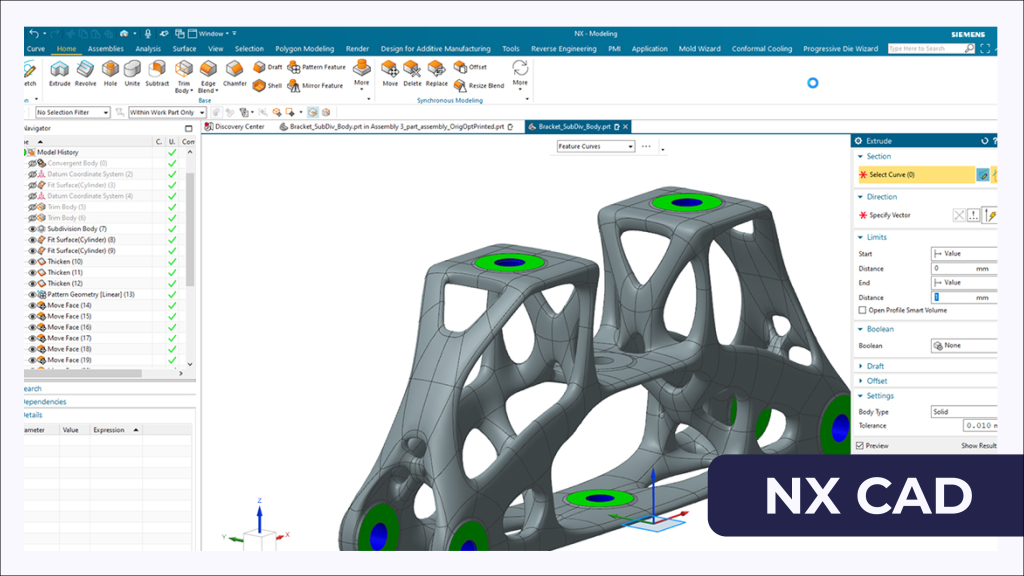

3. NX (Siemens)
Плюсы: CAD-система с полноценным модулем реверс-инжиниринга. Позволяет вести всю разработку — от облака точек до готового параметрического изделия — в одной среде. Идеален для сложных машиностроительных и аэрокосмических проектов.
Минусы: Высокий порог входа, сложность освоения. Очень дорогое решение (и лицензия, и обучение). Часто является избыточным, если нужен именно реверс-инжиниринг, а не полный цикл проектирования в NX.

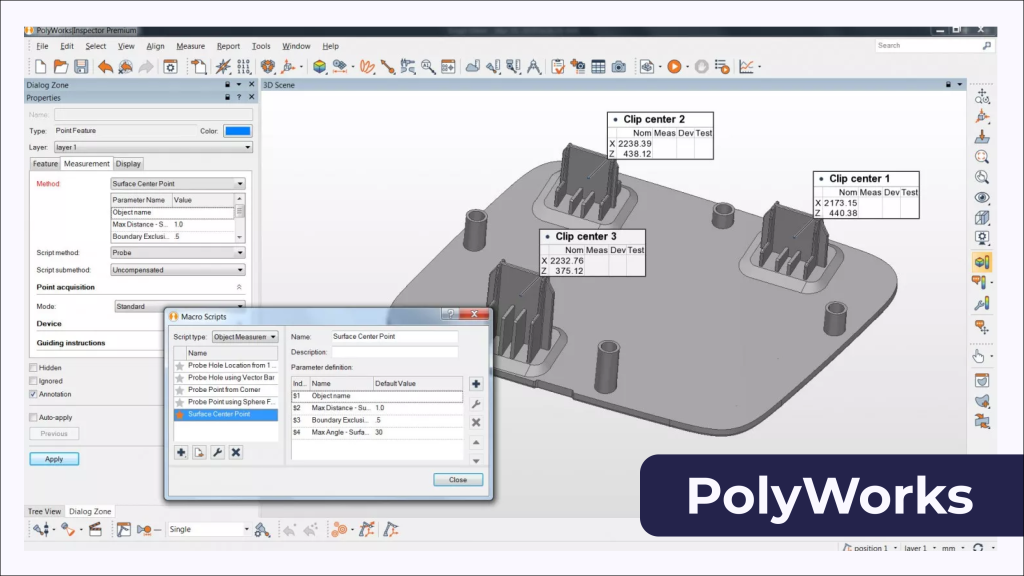

4. Polyworks (InnovMetric)
Плюсы: «Золотой стандарт» для контроля геометрии (метрологии), с мощными модулями для реверс-инжиниринга. Универсален, точен, отлично подходит для работы со сборочными единицами и крупными сканами.
Минусы: Фокус на метрологию может делать процесс чистого CAD-моделирования менее интуитивным для дизайнеров и инженеров, привыкших к классическим CAD-интерфейсам. Стоимость также весьма высока.

5. Geomagic Design X: Мощь реверс-инжиниринга в интуитивном интерфейсе

Geomagic Design X занимает уникальную позицию, объединяя ключевые функции для реверс-инжиниринга. Программа не ограничивается обработкой сеток — она преобразует 3D-сканы в редактируемые параметрические CAD-модели, готовые к инженерной доработке. Ключевые преимущества, которые делают его выбором профессионалов:

• Интеграция с CAD: Программа предлагает прямое подключение и передачу моделей с полной историей построения в основные CAD-системы (SOLIDWORKS, Siemens NX, Autodesk Inventor, PTC Creo)
• Баланс автоматизации и контроля: Программа предлагает как автоматические функции распознавания геометрии (цилиндры, плоскости, отверстия), так и полный ручной контроль для создания сложных органических и гибридных поверхностей.
• Интерфейс для инженера любого уровня: Разработка ведется в понятной логике эскизов, операций вытягивания, вращения и булевых операций, что делает программу интуитивно понятной для любого инженера-проектировщика.
• Работа с любыми данными: Высокоэффективные инструменты для работы как с «тяжелыми» полигональными сетками, так и с исходными облаками точек.

Geomagic Design X часто становится оптимальным решением: он сочетает точность Polyworks, инженерную мощь NX и специализацию «Реверсии», при этом оставаясь более доступным и сфокусированным именно на задачах обратного проектирования.

Где освоить Geomagic Design X на профессиональном уровне?

Знакомство с возможностями программного обеспечения — лишь отправная точка. В реверс-инжиниринге результат появляется тогда, когда за теорией следует практика: работа с реальными 3D-сканами, их очистка, выделение конструктивных элементов и переход от полигональной геометрии к параметрической модели, пригодной для дальнейшей работы в CAD.

Этому посвящен онлайн-курс академии аддитивных технологий «Цифра Цифра» «Реверс-инжинринг и 3D-сканирование для начинающих». На курсе подробно разбирается пошаговый алгоритм работы в Geomagic Design X — от импорта данных 3D-сканирования до получения готовой параметрической модели.

Вы научитесь:

• Корректно подготавливать и редактировать полигональную сетку.
• Использовать автоматическое распознавание элементов для ускорения работы. Вручную строить сложные и органические поверхности.
• Создавать твердотельные модели с полной параметризацией.
• Передавать проект в вашу основную CAD-систему для дальнейшей доработки или производства.

Geomagic Design X в сочетании с обучением даёт практическое понимание того, как превратить реальный объект в редактируемую цифровую модель, с которой удобно работать дальше — дорабатывать конструкцию, адаптировать под новые требования и интегрировать в существующий инженерный процесс.

*Автор статьи Сорокина Ксения, студентка Московского политехнического университета
